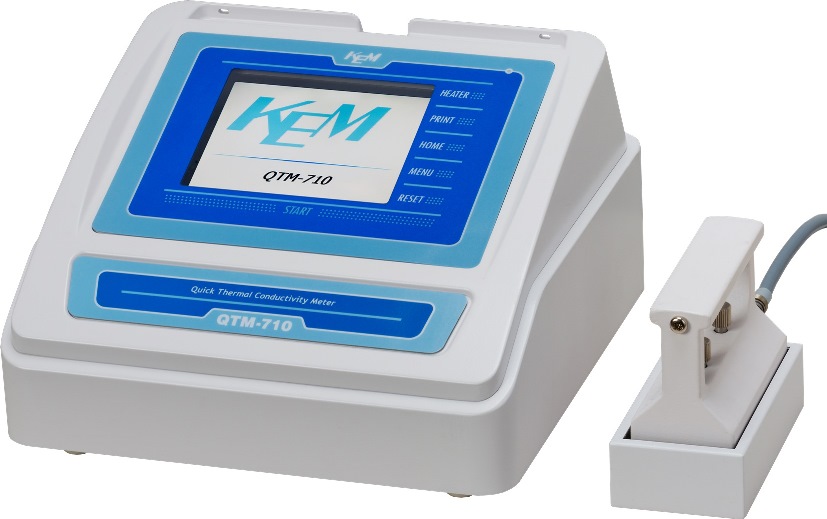

快速導熱系數測定儀 QTM-710 / QTM-700
分類: 導熱儀_熱導儀
發布時間: 2025-04-23 09:05
京都電子KEM 熱線法快速導熱系數測定儀QTM-710/QTM-700 是測定材料導熱系數的一種非穩態方法。其原理是在勻溫的各向同性均質試樣中放置一根電阻絲，即所謂的"熱線"，當熱線以恒定功率放熱時，熱線和其附近試樣的溫度將會隨時間升高。根據其溫度隨時間變化的關系，可確定試樣的導熱系數。熱導率: 在傳熱條件下，表示相距單位長度的兩平面溫度相差為一個單位(K)時，在單位時間內通過單位面積所傳遞的熱量。單位為W/(m·K)。
快速導熱系數測定儀 QTM-710 / QTM-700
導熱系數: 單位時間內在單位溫度梯度下沿?zé)崃鞣较蛲ㄟ^(guò)材料單位面積傳遞的熱量。單位為瓦每米開爾文[W/(m·K)] 。
用沿試樣長度方向埋設在試樣中的線狀電導體(熱線)進行局部加熱，熱線載有已知恒定功率的電流，即在時間上和試樣長度方向上功率不變。從熱線的功率和接通電流加熱后已知兩個時間間隔的溫度可以計算導熱系數，此溫升與時間的函數就是被測試樣的導熱系數。
通過將探頭放置在溫度均勻的樣品表面來測量各種樣品，如塊狀或片狀樣品的導熱系數。適用于各種工業材料、保溫材料、建筑材料、耐火材料、工藝材料、纖維、塑料板、泡沫、顆粒、粉末、薄膜、玻璃、巖石、木材、片材、皮革、面包面團、搗碎食物、高絕熱材料、陶瓷...等。
快速導熱系數測定儀 QTM-710 / QTM-700 標準方法:
GB/T 10297-2015 非金屬固體材料導熱系數的測定 熱線法。
GB/T 11205-2009 橡膠 熱導率的測定 熱線法。
GB/T 36133-2018 耐火材料 導熱系數試驗方法(鉑電阻溫度計法)。
GB/T 42919.1-2023 塑料 導熱系數和熱擴散系數的測定 第1部分: 通則(熱線法)。
GB/T 50538-2020 埋地鋼質管道防腐保溫層技術標準(保溫層材料 導熱系數試驗)。
GB/T 5990-2021 耐火材料 導熱系數、比熱容和熱擴散系數試驗方法(熱線法)。
SY/T 0415-1996 埋地鋼質管道硬質聚氨脂泡沫塑料防腐保溫層技術標準(附錄C 快速導熱系數測定儀)。
DZ/T 0276.14-2015 巖石物理力學性質試驗規程 第14部分: 巖石熱導率試驗(快速巖石熱導率測定儀)。
快速導熱系數測定儀 QTM-710 / QTM-700 主要特點:
1. 采用5.7英寸彩色觸控屏，顯示直觀且操作方便。
2. 可同時連接三個通道的傳感器，試樣測試更快速。
3. 安全級別和密碼保護設置功能，有效防止誤操作。
4. 測量數據可通過U盤傳輸，自動轉換成CSV格式。

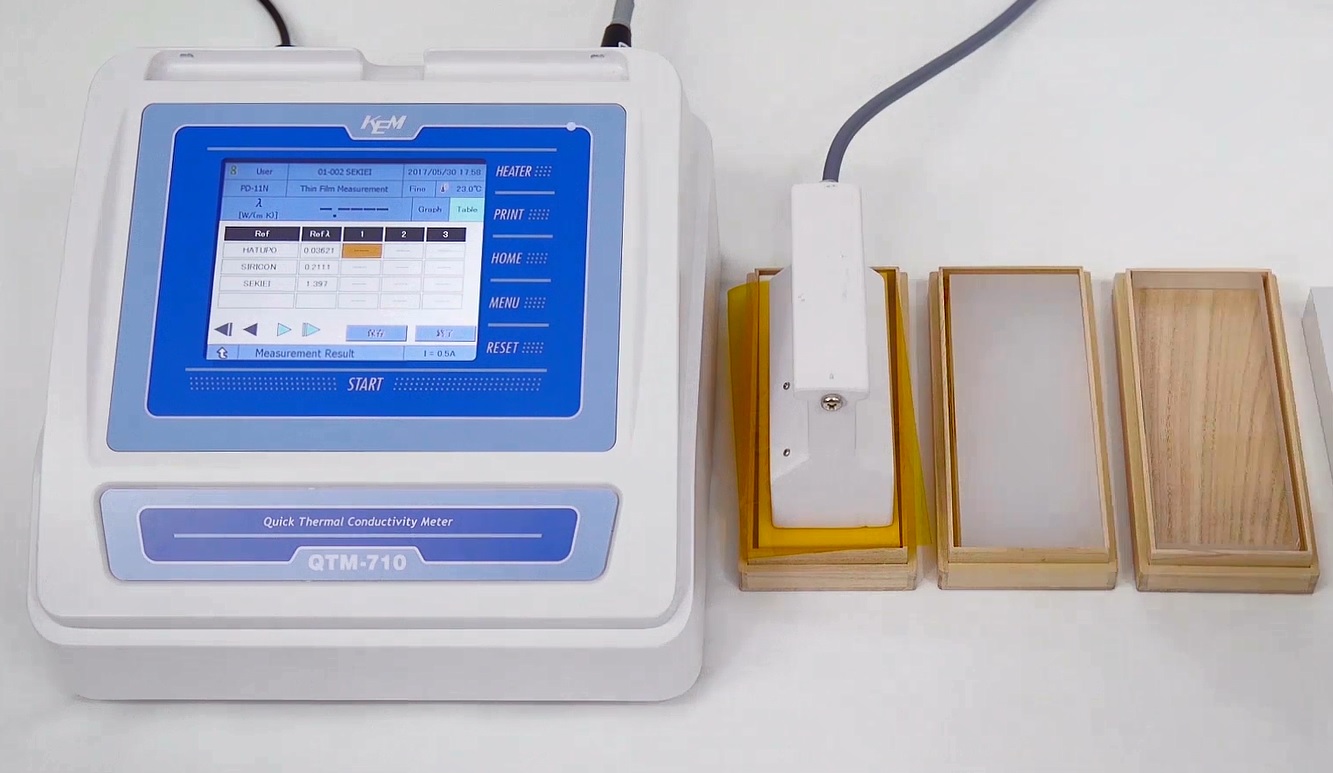

5. 標配導熱系數標準參比板，以確保測量值可靠性。
6. 測量時間短(60秒)，測量范圍廣(0.03~12W/mK)。

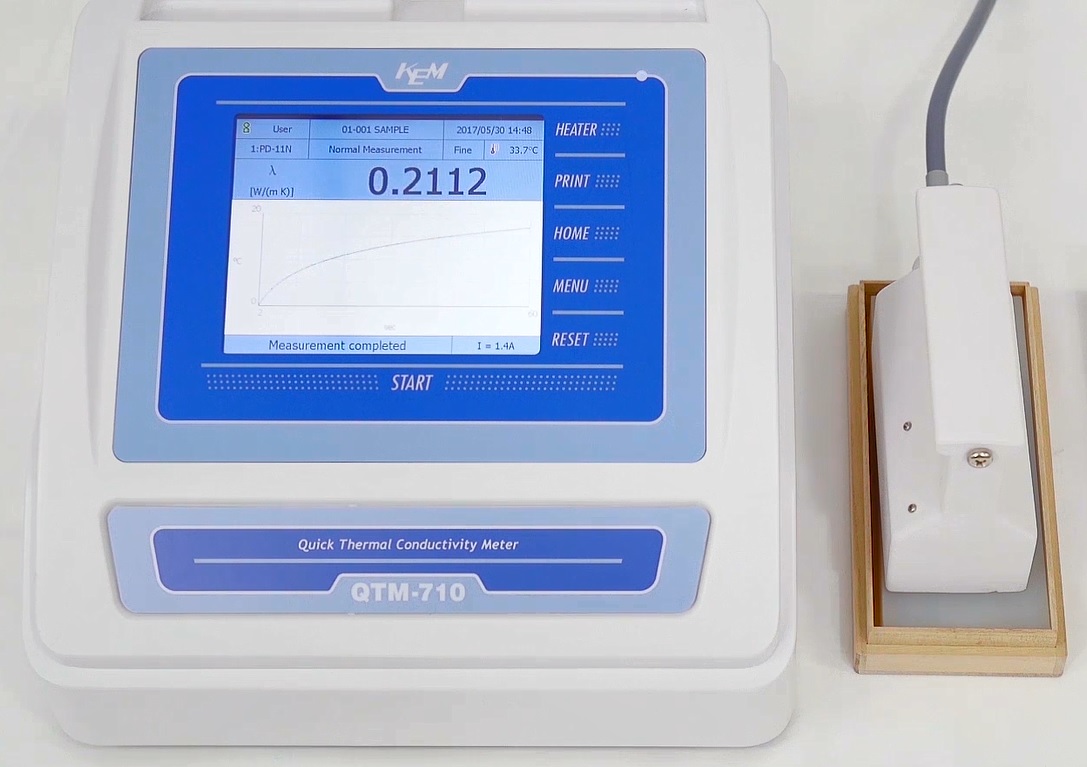

7. 自動設定加熱電流，實時升溫曲線，可重復測量。
8. QTM-710具薄膜試樣測定功能，標配三組參比板。
快速導熱系數測定儀 QTM-710 / QTM-700 技術參數:
測量方式: 熱線法(熱絲法)。
測量范圍: 0.03～12W/mk(瓦每米開爾文)。
準確度: 誤差值在±5%以?xún)?nèi)(室溫下測量參比板)。
重復性: 誤差值在±3%以?xún)?nèi)(測量參比板時)。
薄膜和片狀樣品測量: QTM-710支持，QTM-700不支持。

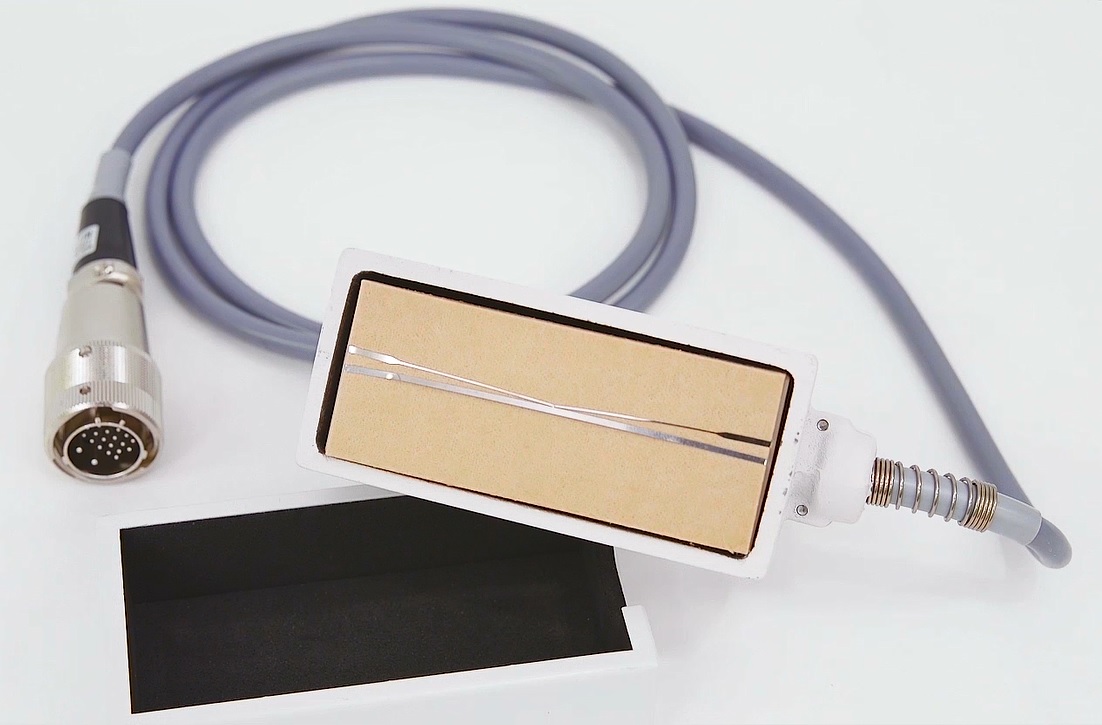

傳感器: PD-11N盒式探頭，加熱線和鉻-鋁熱電偶。
測量時間: 60秒。
樣品需求:?約100(長)×50(寬)×t/λ≥1(厚)mm或以上(QTM-710)。
? ? ? ? ? ? ? ? ?約100(長)×50(寬)×20(厚)mm或以上(QTM-700)。
顯示屏幕: 5.7英寸彩色觸控屏。
操作界面: 中/英/日文操作界面。
外部輸出: 2組RS-232C，2組USB。
使用環境: 溫度: 5°C～35°C，濕度: 低于85%RH。
電源: DC24V 5A，AC100～240V，50/60Hz。
耗電量: 約120W。
尺寸: 262(長)x276(寬)x158(高)mm。
重量: 約4kg。
選件: PD-13N絕緣防濕探頭，PD-31N高溫?zé)峋€(xiàn)法探頭，12-01876粉狀物測量容器，IDP-100/DP-600打印機，聚乙烯泡沫參比板，硅橡膠參比板，透明石英參比板，氧化鋯參比板，莫來石參比板，哈氏合金參比板。
